惠州架橋機

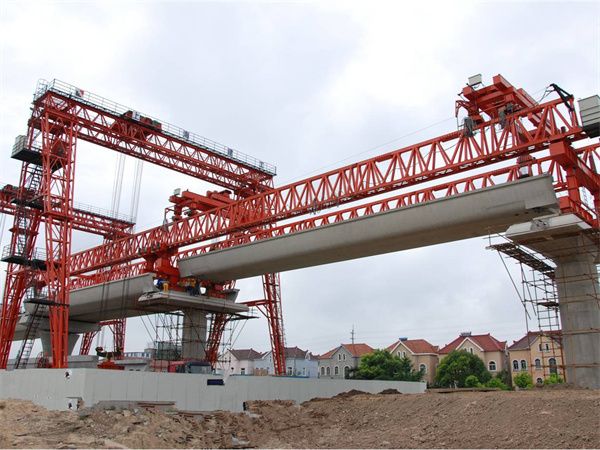

架橋機**是將預制好的梁片放置到預制好的橋墩上去的設備。架橋機屬于起重機范疇，因?yàn)槠渲饕δ苁菍⒘浩崞穑缓筮\(yùn)送到位置后放下。但其與一般意義上的起重機有很大的不同。其要求的條件苛刻，并且存在梁片上走行，或者叫縱移。架橋機是一種運行工作范圍廣、性能優良、操作方便、結構安全的鋼結構軌道式預制梁吊裝架設設備。

架橋機分為架設公路橋，常規鐵路橋，客專鐵路橋等幾種。

以JQ900A型龍門式雙主梁三支腿架橋機為例，主要由機臂、一號起重小車、二號起重小車、一號柱、二號柱、三號柱、液壓系統、電氣系統、柴油發電機組以及安全保護監控系統等部分組成

架橋機常見的有100T，120T，150T，160T，200T幾種，架橋機**是將預制好的梁片放置到預制好的橋墩上去的設備。架橋機屬于起重機范疇，因?yàn)槠渲饕δ苁菍⒘浩崞穑缓筮\(yùn)送到位置后放下。但其與一般意義上的起重機有很大的不同。其要求的條件苛刻，并且存在梁片上走行，或者叫縱移。架橋機分為架設公路橋，常規鐵路橋，客專鐵路橋等幾種。

主要組成

架橋機

簡介

架橋機分類

橋梁施工機械之一，該型蘇聯使用較早。1948年引進時，其前后臂都用鋼板梁，吊重有45噸和80噸兩種。50年代，將雙臂改為構架，吊重發展到130噸。

這類架橋機不能自行，需用機車頂推。其前臂用來吊梁，后臂吊平衡重，前后臂都不能在水平面內擺動。架橋時，常須用特制80噸小平車將梁片運到架橋機前臂的吊鉤之下（稱為“喂梁”）才能起吊；為使調車作業方便，每需在橋頭鋪設岔線。架橋機將梁吊起后，軸重增大，而橋頭的新建路堤比較松軟，因此，對架橋機吊梁行車地段必須采取加固措施，如用重車壓道，加插軌枕等。

雙梁式架橋機

紅旗型架橋機和燎原型架橋機屬此類,吊重也是130噸。其吊臂是由左右兩條箱梁組成，兩梁貫通機身并向前后端伸出。在兩端都有各由兩腿桿組成的折疊立柱。紅旗型兩梁的中距為3.4米,燎原型的則為4.8米。橫跨兩條箱梁有兩臺桁車,能沿吊臂縱向行駛。吊梁小車置于桁車上，能沿桁車橫向行駛。待架的梁片（或整梁）可用鐵路平板車直接送到架橋機的后臂之下，用吊梁小車起吊后，憑桁車前移,再以吊梁小車橫移,然后落梁**位。這類架橋機的前后端都可吊梁及落梁；改變架梁方向時，不需要調頭；為適應曲線架梁，前后臂都可在水平面內擺動；分片架設時不必移梁或撥道，梁即可**位；"喂梁"也不需要橋頭岔線或特制運梁車。

架梁之后要立即鋪軌，架橋機才能繼續向前作業。后兩種架橋機一般都能將預先組裝好的軌排吊裝**位，使架梁工作不致因鋪軌而造成延誤。

除上述常備架橋機外，施工單位有時根據需要制作各種臨時性架橋機。如在九江橋南岸引橋施工中，曾制成一臺可吊重300噸的專用架橋機,以整孔架設跨度40米的無碴無枕預應力混凝土梁。有的施工單位還常用常備鋼腳手桿件、拆裝式梁或軍用梁等組成簡易架橋機，及時完成架橋任務。

本產品適應于山區修筑公路，能夠滿足大坡度、小半徑彎橋、斜橋以及隧道口橋梁架設的要求。同樣，在平原施工條件好的地方更加方便。

本產品使用于-20~40℃，無火災、無爆炸和無腐蝕性介質的環境中工作。

此類別架橋機主要機構形式：該架橋機在結構上可以分為主梁、提升小車、前支腿、中支腿、后托、后支腿、行走軌道、運梁平車、液壓和電氣等幾部分，構成一個完整的結構體系。
