門式起重機，也稱為龍門式起重機或龍門吊，是橋式起重機的一種變形，主要用于室外的貨場、料場以及散貨的裝卸作業。它因其場地利用率高、作業范圍大、適應面廣、通用性強等特點，在港口貨場得到廣泛使用。

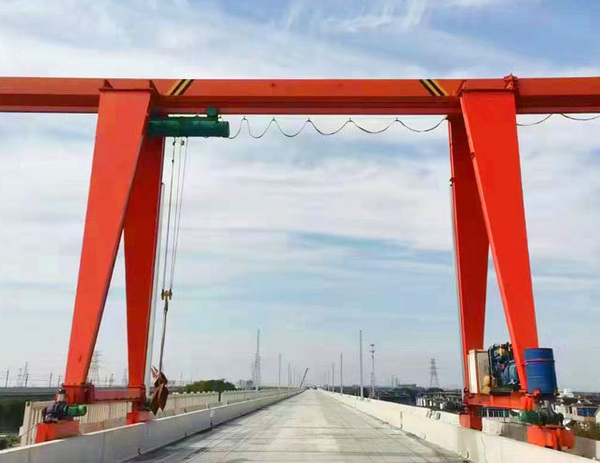

門式起重機的金屬結構像門形框架，承載主梁下安裝兩條支腳，可以直接在地面的軌道上行走。主梁兩端可以具有外伸懸臂梁，這種設計擴大了起重機的作業范圍。根據結構特點，門式起重機可分為全門式起重機、半門式起重機、雙懸臂門式起重機和單懸臂門式起重機等多種類型。
門式起重機在結構上主要由龍門架、大車運行機構、升降小車和電氣部分組成。其中，龍門架是起重機的主體結構，支撐起整個起重機并承受各種載荷。大車運行機構負責起重機的移動，而升降小車則負責貨物的升降和搬運。電氣部分則提供動力和控制功能，確保起重機的正常運行。
門式起重機在港口、碼頭、冶金、電力、化工等工業場所都有廣泛應用。根據起重機的外形尺寸與工作性能，它通常分為輕小型起重機、普通型橋式起重機及大噸位特種專用起重機和造船用門座起重機等類型。輕量型橋式起重機的起重量和跨度較小，多用于室內外作業場所的物料搬運作業或設備維修保養等工作。
在使用門式起重機時，必須嚴格遵守操作規程和安全規定，以確保人員和設備的安全。例如，對操作人員進行全面的培訓和教育，使其掌握安全操作程序；對起重機進行定期的檢查和維護，確保其正常運行；在操作過程中設置安全屏障和警示標識，提醒操作人員注意安全；以及配備超載限制裝置和安全控制系統等安全措施。門式起重機的工作原理主要基于其各個組成部分的協同作用。門式起重機主要由主梁結構、支腿、大車運行機構、起重小車及電氣部分等組成。
首先，電動機通過聯軸器和減速器連接在一起。當電動機工作時，通過減速器的低速軸的旋轉來驅動卷筒和吊鉤與鋼絲繩的組合，實現其工作。通過電動機的正反方向旋轉，可以將運動傳遞給卷筒，然后卷筒將鋼絲繩卷入或放出，從而使得吊鉤吊著重物上升或下降。這種工作原理實質上是將電動機的旋轉轉化為了重物的升降運動。
其次，大車運行機構負責驅動起重機在軌道上運行。這一機構由電動機、減速器、制動器和車輪等組成。當需要移動起重機時，大車運行機構會驅動起重機沿軌道移動，以便將起重小車和所吊貨物移動到需要的位置。此外，起重小車是門式起重機的起重部件，它由起升機構、運行機構和吊鉤等組成。起升機構通過鋼絲繩將貨物提起，然后通過運行機構將貨物搬運到指定位置。在這個過程中，大車運行機構會配合起重小車的工作，確保貨物能夠被準確、高效地搬運到目標位置。
**，整個門式起重機的操作都受到電氣部分的精確控制。電氣部分不僅提供動力，還負責監控起重機的運行狀態，確保操作的安全和穩定。
綜上所述，門式起重機的工作原理是通過電動機、減速器、卷筒、鋼絲繩、大車運行機構和起重小車等部件的協同作用，實現貨物的吊裝、搬運和移動。這一工作原理充分體現了門式起重機的高效、安全和穩定性能。
門式起重機的工作原理主要基于其復雜的機械結構和電氣系統的協同工作。
首先，門式起重機的電動機通過聯軸器和減速器連接，電動機的動力通過減速器傳遞到卷筒，使卷筒能夠旋轉。卷筒上纏繞有鋼絲繩，鋼絲繩的一端與吊鉤相連。當電動機工作時，它會驅動卷筒旋轉，從而帶動鋼絲繩的卷入或放出。
當鋼絲繩被卷入時，吊鉤上升，帶動貨物提升；當鋼絲繩被放出時，吊鉤下降，貨物也隨之下降。這樣，電動機的旋轉運動**被轉化為貨物的升降運動。同時，門式起重機的大車運行機構和小車運行機構負責起重機在地面軌道上的前后移動和起重小車在起重機主梁上的橫向移動。這些移動操作是通過電動機驅動車輪轉動來實現的，從而確保起重機能夠?qū)⒇浳锇徇\(yùn)到指定的位置。
此外，門式起重機的電氣部分在整個工作過程中起著至關重要的作用。它負責控制電動機的啟動、停止和轉向，以及監控起重機的運行狀態。通過電氣系統的精確控制，可以確保起重機的操作平穩、準確和安全。
總的來說，門式起重機的工作原理是通過電動機、減速器、卷筒、鋼絲繩、大車運行機構、小車運行機構和電氣系統的協同工作，實現貨物的吊裝、搬運和移動。這種工作原理體現了門式起重機的高效、穩定和安全性能。
門式起重機，作為一種高效的裝卸設備，其應用范圍相當廣泛。以下是其主要的應用領域：
- 貨運港口：由于港口上往來的船只非常多，且經常會承運一些大型的工業設備，門式起重機在港口中起到了關鍵的作用。它配備有能夠進行更換的吊鉤、抓斗等吊具設備，以及漏斗、帶式輸送機等裝置，使得貨物的裝卸工作變得高效而便捷。
- 造船廠：在造船過程中，門式起重機也扮演著重要的角色。由于其需要較大的起重能力和起升高度，船廠通常使用的門式起重機會配備有兩個或多個起重吊鉤，以應對不同工作需求。
- 電站工地：由于電站建設需要一定的起吊高度，因此抗熱耐磨的門式起重機也常被用于此類工地，以滿足建設過程中的起重需求。
