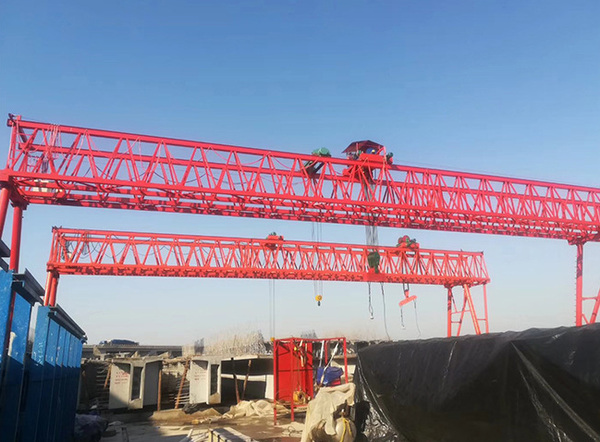

天津提梁機
提梁機的詳細介紹：
提梁機是一種專門為橋梁建設設計的門式起重機。它主要由拼裝式主梁、支腿、天車等組成，構件間采用銷軸及高強螺栓連接，易于拆裝、運輸。與普通門式起重機相比，提梁機安裝方便快捷，經濟實用，適用于經常流動的道路橋梁建設單位。
提梁機既可兩臺配合抬吊預制梁，也可以單臺起重機配雙吊具起吊預制梁。兩臺同時起重的提梁機各自的起重量一般為450噸，單臺起重的提梁機起重量通常可達900噸。它配置支腿行走、天車行走及天車起吊設備，可以實現全方位機械化動作。
提梁機的主要功能是將預制梁從制梁臺提吊至存梁臺位，預制梁養護完成后將其從存梁臺位吊運到運梁車上。此外，它還可以作為起重設備完成架橋機的組裝和拆卸，以及架設墩身不高的旱橋。
提梁機的內部空間要足夠大，以滿足吊運預制梁和架橋機的拼裝。主體鋼結構在滿足強度、剛度、穩定性前提下，考慮拆裝運輸。
一、提梁機的結構
提梁機主要由以下幾個主要部分組成：
- 拼裝式主梁：主梁是提梁機的核心部件，采用拼裝式設計，方便拆裝和運輸。主梁通常采用高強度鋼材制造，具有足夠的強度和剛度，能夠承受吊運預制梁的重量。
- 支腿：支腿是提梁機的支撐結構，用于支撐主梁和承受吊運預制梁的重量。支腿通常采用高強度鋼材制造，具有足夠的穩定性和安全性。
- 天車：天車是提梁機的重要部件，用于吊運預制梁。天車通常采用電動葫蘆作為起升機構，具有起升速度快、工作效率高等特點。
