集裝箱裝卸搬運設備介紹：
起重機是集裝箱裝卸搬運設備中**常用的一種，主要特點是能夠承載重物并沿著一定軌道進行移動。在裝卸集裝箱貨物時，起重機的臂長可以自由伸縮，可以根據貨物的不同高度進行調節。根據使用場合不同，起重機還可以分為橋式起重機、門式起重機、塔式起重機等。

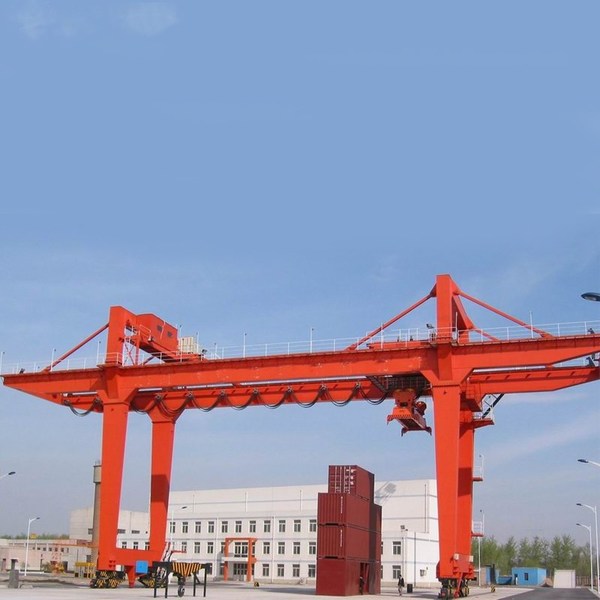

這種起重機的主要工作方式是在地面的軌道上行駛，其金屬結構像門形框架，承載主梁下安裝兩條支腳，可以直接在地面的軌道上行走，主梁兩端可以具有外伸懸臂梁。軌道式集裝箱起重機在施工作業中，門式起重機會依據軌道鋪設的方位和特點展開有規劃的集裝箱作業，因此其作業場地的空間利用率更高。這種起重機能夠在多個車道內進行15列左右的集裝箱跨中堆放，進而縮短作業距離和作業范圍，提升作業效率。
軌道式集裝箱起重機還具有現代信息技術的**控制對其進行調度。信息技術的應用使得門式起重機的定位能力更急**，管理人員通過系統**控制可以實現便捷化和快速化的集裝箱檢索、集裝箱存儲，從而提升碼頭集裝箱堆場的自動化能力。這種起重機的動力來源主要是電力，通過內置蓄電池的方式，為機組運行提供動力支持，減輕了污染源排放對環境造成的損壞，符合國家頒布的相關低排放、低污染指標的相關要求。
軌道式集裝箱起重機是一種主要用于集裝箱鐵路轉運場和大型集裝箱儲運場的集裝箱裝卸、搬運和堆放的門式起重機。它由主梁、剛性和柔性門腿、運行小車、起升機構、大車運行機構、電氣系統、操作駕駛室等組成。這種起重機的工作原理是，當需要裝卸或搬運集裝箱時，操作員在駕駛室內控制大車沿著軌道平穩地移動到目標位置，然后控制小車沿著主梁移動到集裝箱上方，再控制起升機構將集裝箱吊起或放下。為了保證吊運過程中的安全和穩定，軌道式集裝箱起重機還配備了減搖裝置、防風錨固系統、防碰撞系統等。
輪胎式集裝箱起重機（RTG）：這種起重機是支承在充氣橡膠輪胎上的門架結構，可以在貨場上自由行走，用于在堆場和底盤車之間轉運集裝箱。軌道式集裝箱起重機還具有現代信息技術的**控制對其進行調度。信息技術的應用使得門式起重機的定位能力更急**，管理人員通過系統**控制可以實現便捷化和快速化的集裝箱檢索、集裝箱存儲，從而提升碼頭集裝箱堆場的自動化能力。這種起重機的動力來源主要是電力，通過內置蓄電池的方式，為機組運行提供動力支持，減輕了污染源排放對環境造成的損壞，符合國家頒布的相關低排放、低污染指標的相關要求。
軌道式集裝箱起重機是一種主要用于集裝箱鐵路轉運場和大型集裝箱儲運場的集裝箱裝卸、搬運和堆放的門式起重機。它由主梁、剛性和柔性門腿、運行小車、起升機構、大車運行機構、電氣系統、操作駕駛室等組成。這種起重機的工作原理是，當需要裝卸或搬運集裝箱時，操作員在駕駛室內控制大車沿著軌道平穩地移動到目標位置，然后控制小車沿著主梁移動到集裝箱上方，再控制起升機構將集裝箱吊起或放下。為了保證吊運過程中的安全和穩定，軌道式集裝箱起重機還配備了減搖裝置、防風錨固系統、防碰撞系統等。
輪胎式集裝箱起重機在許多領域都有應用，以下是一些主要的應用場景：
- 工礦企業：在工礦企業中，輪胎式集裝箱起重機被廣泛使用。例如，在鋼鐵廠、水泥廠等需要大量起重作業的場合，由于其具有靈活的行駛轉向能力，可以適應多種工況，從而提高作業效率。
- 港口碼頭：輪胎式集裝箱起重機是港口碼頭必備的設備之一，用于集裝箱的吊裝、裝卸等作業。與固定式起重機相比，輪胎式起重機的優勢在于可以快速調度，更適合滿足港口碼頭快速換班的需求。
- 城市建設：隨著城市建設的不斷推進，輪胎式集裝箱起重機在城市建設中也扮演著越來越重要的角色。如在橋梁修建、高層建筑施工等場景中，輪胎式起重機可起到搭建架橋機、懸掛吊籃等作用。
- 橋梁修建：在橋梁修建過程中，輪胎式集裝箱起重機也具有不可替代的作用。其靈活的行駛轉向能力，使其可以在橋梁上快速移動，取得更多的作業機會；而且其起重能力強大，可以滿足吊裝各種規格的橋梁構件等需求。
軌道式集裝箱起重機具有以下特性：
- 穩定性高：由于集裝箱不必通過門腿內空間，因此無懸臂軌道式集裝箱門式起重機的結構相對簡單，穩定性較高。
- 能耗低：軌道式集裝箱起重機一般采用電力驅動，具有能耗低的特點。
- 適用范圍廣：軌道式集裝箱起重機適用于港口、鐵路轉運場和大型集裝箱儲運場等專用場所進行集裝箱的裝卸、搬運和堆放。
- 自動化程度高：現代的軌道式集裝箱起重機通常配備有先進的電氣系統和高科技的操作駕駛室，能夠?qū)崿F(xiàn)自動化和智能化的集裝箱裝卸和搬運作業，提高了作業效率和準確性。
- 安全性能好：軌道式集裝箱起重機配備了減搖裝置、防風錨固系統、防碰撞系統等安全裝置，能夠確保在惡劣天氣條件和復雜環境下仍能安全穩定地進行作業。
- 維護成本低：由于軌道式集裝箱起重機的結構相對簡單，因此其維護成本較低，使用壽命較長。
- 生產效率高：軌道式集裝箱起重機的作業范圍廣，可以覆蓋軌道兩側的集裝箱堆場，實現多層、多列的集裝箱堆垛，從而提高了生產效率。
軌道式集裝箱起重機的工作原理是結合了機械、電氣、計算機等技術的復雜系統。
首先，起重機通過控制系統接收到碼頭物流操作系統（TOS）發出的指令后，會啟動大車和小車運行機構。大車運行機構沿著地面的軌道平穩地移動，小車運行機構沿著主梁上的軌道移動。當小車運行到集裝箱上方時，起升機構會將集裝箱吊起或放下。
起重機的控制系統會根據目標位置和當前位置的差異，通過比較位置傳感器反饋回來的數值，控制起重機的大車、小車和起升機構的運動，直到吊具大致運行到目標位置。
此外，為了確保吊運過程中的安全和穩定，軌道式集裝箱起重機還配備了減搖裝置、防風錨固系統、防碰撞系統等安全裝置。
總的來說，軌道式集裝箱起重機的工作原理是通過復雜的機械、電氣和計算機技術，實現對集裝箱的自動化裝卸和搬運。
輪胎式集裝箱起重機是一種在碼頭堆場內進行集裝箱裝卸、運輸?shù)葘Ｓ玫脑O(shè)備。
其特點包括：
輪胎式集裝箱起重機是一種在碼頭堆場內進行集裝箱裝卸、運輸?shù)葘Ｓ玫脑O(shè)備。
其特點包括：
- 靈活性高，移動速度快，支承在充氣橡膠輪胎上的門架結構，可以在貨場上自由行走，用于在堆場和底盤車之間轉運集裝箱。
- 由前后門框、底梁、小車、吊具、駕駛室等部分組成。
- 新型輪胎式起重機大車驅動機構由永磁同步電機、輪邊行星減速器等組成，減速器設計采用NW 和NGW 兩級行星齒輪傳動，充分利用鋼圈本身空間，將減速器嵌入鋼圈內，且與鋼圈直接相聯。根據永磁電機體積小的特點，減速器高速軸插入電機內，機構非常緊湊，占用的空間大大減少。該減速器在傳遞動力的同時，還承擔整個起重機及貨物質量。
