花架式門式起重機與CD、MD等型號的電動葫蘆配套使用，是一種有軌運行的中小型起重機，其適用起重量5～10噸，適用跨度為12～30米，工作環境-20攝氏度～+40攝氏度內。
本產品為一般用途起重機，多用于露天場所及倉庫的裝卸或抓取物料。本產品有地面操縱和室內操縱兩種形式。
起升機構包括電動機、制動器、減速器、卷筒和滑輪組。電動機通過減速器，帶動卷筒轉動，使鋼絲繩繞上卷筒或從卷筒放下，以升降重物。小車架是支托和安裝起升機構和小車運行機構等部件的機架，通常為焊接結構

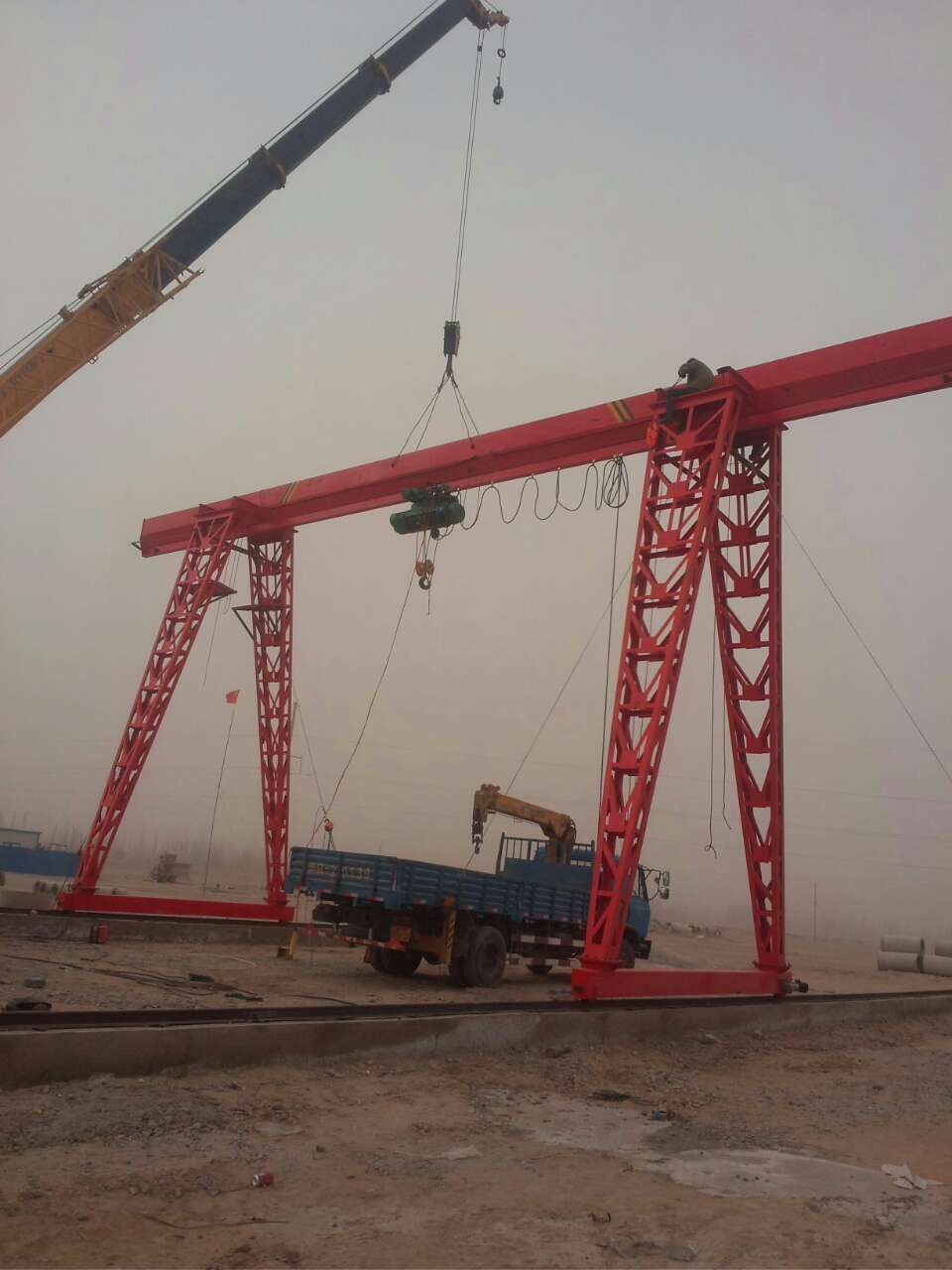

花架式門式起重機簡圖
構造-花架門形常由兩扳梁架組成，其下端與輪架連接。在兩門形支架間的適合的橫連板是很重要的，因為在水平架和支架間的加強角用的圓彎的形式比較貴。門架的計算是靜力不定的，過程可參閱安得列氏著起重機的靜力學一書。和門型起重機一樣，靜力不定的情形，可把門形架的一支柱作成擺動支柱來抵消。
把門形架作成桁架有一好處，即受風力之面積較小，并且本身重量也較小。
對于門形架的靜力計算給與下列的許可應力：
無風壓機加速力：小于等于1000千克/平方公分；風壓為50千克/平方公分及有加速時：1200千克/平方公分；無負荷而有風壓200千克/平方公分時：小于1400千克/平方公分。
穩定性-穩定性是研究在工作中的全負荷起重機，并且顧及50千克/平方公分的風壓，同時要研究伸出臂垂直及平行海岸線時的情形。沒有負荷時穩定性要依起重機的位置來研究在風壓為200及250千克/平方公分時的情形。伸出臂垂直于海岸線時，風壓則平行于伸出臂，作用于整個起重機面上。
普通用**小的輪壓來估計穩定性便夠了。若一輪壓過小或為負數，則可在使此車輪壓力增加的一邊加一平衡重量(附加重量)。
