- 感應原理 光電
- 外徑 Φ58mm
- 空心軸 Φ10、Φ12mm
- **脈沖1200PPR
- 工作電壓9-26、5-30VDC
- 防護等級IP66

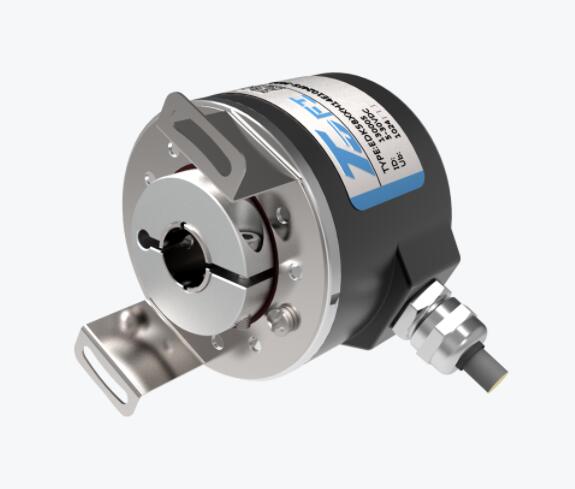

ECK58B系列
技術參數
技術數據-機械參數
出軸方式空心軸 Φ10、Φ12mm
感應原理光電
**脈沖1200PPR
工作電壓5VDC，5-30VDC，9-26VDC
防護等級IP66
每分鐘**轉速6000RPM
**軸負荷40N軸向，80N徑向
沖擊100g，6ms
振動10g，10-2000HZ
啟動力矩＜0.1Nm
主軸材料不銹鋼
主體材料鋁合金
外殼材料鋁合金+黑色噴涂
工作溫度-40℃…+85℃
貯存溫度-40℃…+85℃
重量≈400g
技術數據-電氣參數
輸出電路推挽輸出
推挽差分
RS422 TTL兼容
分度**1200脈沖/轉
無負載時消耗電流≤80 mA
**負載電流&plu**n;30 mA (推挽輸出、推挽差分）
&plu**n;20 mA（RS422/TTL）
**輸出頻率100KHz
信號高電平**小Ub-2.5V
信號低電平**0.8V （推挽輸出）
**0.4V （推挽差分、S422 TTL兼容）
上升時間Tr**1μs (推挽輸出、推挽差分）
**600ns（RS422/TTL）
下降時間Tf**1μs (推挽輸出、推挽差分）
**600ns（RS422/TTL）
短接保護有
