適用于水利行業、電力行業、橋梁、煤礦行業、通信行業、交通運輸行業、玻璃墻幕裝飾行業、索道運行業、建筑行業、游樂場所、隧道施工、港口起重、礦用鋼絲繩、漁業捕撈與各大科研院所和教學機構、檢測機構及涉及到鋼索、繩索和鋼絲繩拉力的場合。
繩索張力測量儀外觀設計專利：ZL 2021 3 0014346.8
鋼索張力測試儀實用新型專利：ZL 2021 2 0050643.2

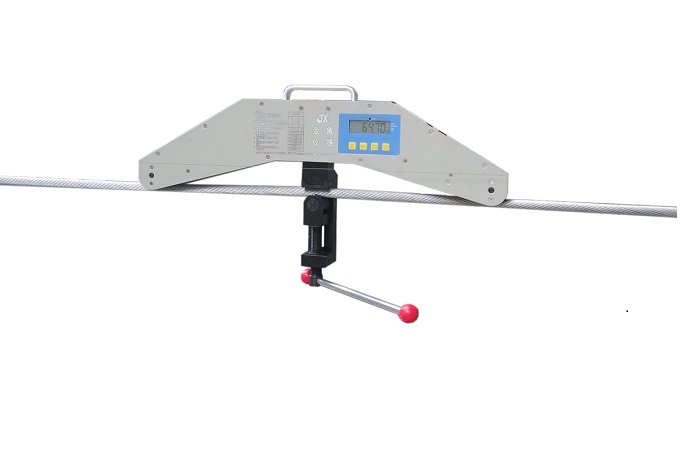

15.2mm鋼絞線張緊力測試儀 線索張力測力裝置
二、不同量程索力測定儀標定的索號如下表：
|
SL—10T
|
SL—20T |
SL—30T |
||||||
|
索號 |
直徑 |
標定量程（T） |
索號 |
直徑 |
標定量程（T） |
索號 |
直徑 |
標定量程（T） |
|
1 |
Φ10 |
5 |
1 |
φ≤16 |
10 |
1 |
φ≤22 |
15 |
|
2 |
φ12 |
5 |
2 |
φ18 |
10 |
2 |
φ24 |
15 |
|
3 |
φ14 |
10 |
3 |
φ20 |
15 |
3 |
φ26 |
20 |
|
4 |
φ16 |
10 |
4 |
φ22 |
15 |
4 |
φ28 |
20 |
|
5 |
φ18 |
10 |
5 |
φ24 |
20 |
5 |
φ30 |
30 |
|
6 |
φ20 |
10 |
6 |
φ26 |
20 |
6 |
φ32 |
30 |
|
7 |
φ22 |
10 |
7 |
φ28 |
20 |
7 |
φ34-40 |
30 |
三、主要功能特點
1. 重量輕、結構簡單、操作方便，適用于任何場合。
2. 具有張緊力的繩索結構，不需拆卸即可直接測量。
3. 使用范圍：適用于柔性的，拉伸的索。如各種鋼絲繩、高強度繩索等。
4. 儀器結構簡單，性能穩定，測量精度高，當被測索規格與測力儀中儲存索號規格相同時，在額定量程內/測力精度可達&plu**n;2％。
5. 被測索的選擇范圍寬，使用方便，測力儀中可儲存七種不同直徑鋼索的 數據，測力時只需選取相應索號即可。
6. 具有七種線徑測量功能、測量范圍更寬。
7. 操作簡便，一個人在30秒內**可完成一次測量。
8. 使用范圍：適用于柔性的拉伸的索；儀器精度高：本儀器要求在測量時按照標定索號的規格進行測量，測量精度在6%以內。
四、測力操作
1. 按“ON/OFF”既進入前次測力的索號測力狀態，可以直接測量相同索號鋼索。
2. 長按“+”進入索號選定程序，選擇需要標定的索號，按“清零/確認”鍵確認。
3. 鋼索卡入輪槽并按“清零/確認”鍵清零。

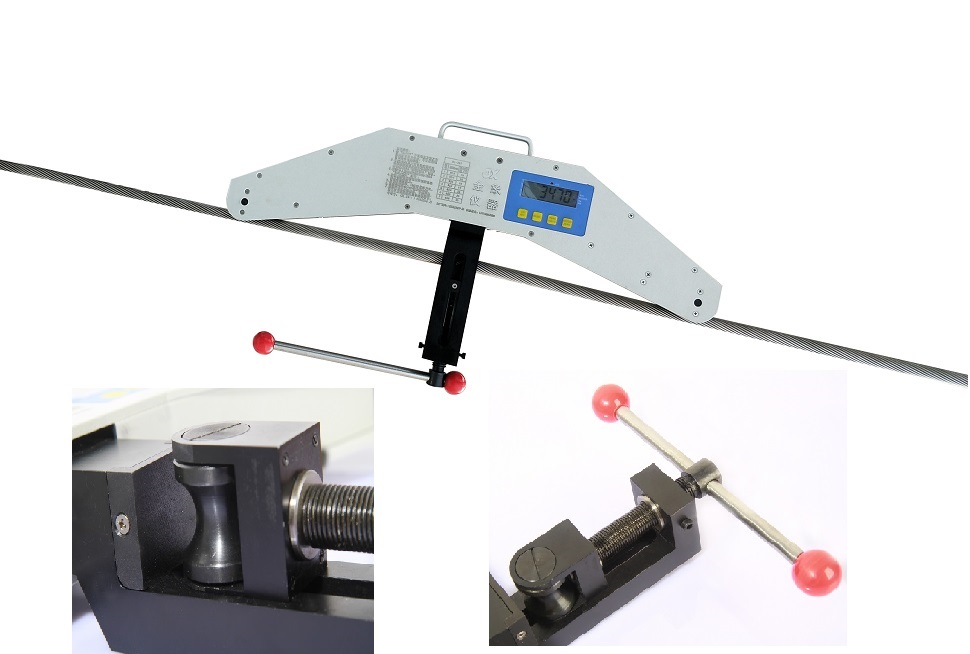

4. 旋緊手輪至鋼索頂?shù)较尬患达@示鋼索拉力。
5. 沒有任何操作，30分鐘自動關機。
6. 測畢關掉按“ON/OFF”鍵關掉電源。
7. 本產品現有系列SL-10T、SL-20T、SL-30T，3種型號。
8. 張力測試范圍10KN-300KN。
9. 測試繩索直徑: SL-10T:10mm～22mm，SL-20T:16mm～28mm,SL-30T:22mm～34mm。
10. 顯示單位:kg、Kn，公斤和千牛可互相轉換。
