電動葫蘆是一種輕小型起重設備，具有體積小，自重輕，操作簡單，使用方便等特點，用于工礦企業，倉儲碼頭等場所。起重量一般為
0.1～80噸，起升高度為3～30米。由電動機、傳動機構和卷筒或鏈輪組成，分為鋼絲繩電動葫蘆和環鏈電動葫蘆兩種。環鏈電動葫蘆分為進口和國產兩種；鋼絲繩電動葫蘆分CD1型、MD1型；微型電動葫蘆、卷揚機、多功能提升機。
起重量：0.25t-60t
起升高度：3m-30m
工作級別：M3
運行速度：20(30)m/min
起升速度：8m/min
電動葫蘆主要結構：
減速器、起升電機、運行電機、斷火器、電纜滑線、卷筒裝置、吊鉤裝置、聯軸器、軟纜電流引入器等集動力與制動力于一體。
電動葫蘆安裝使用：

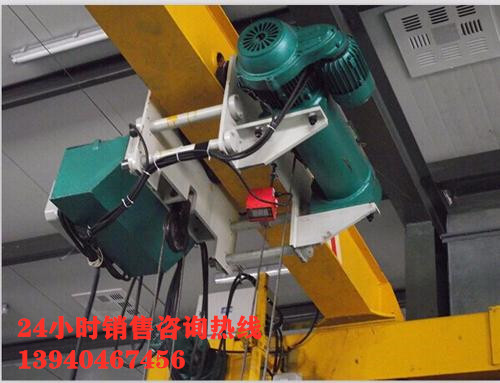

電動葫蘆單梁起重機
電動葫蘆一般安裝在單梁起重機，橋式起重機，門式起重機，懸掛起重機上。稍加改造，還可以作卷揚機用。因此，它是提高勞動效率，改善勞動條件的必備機械。
電動葫蘆運行條件：
環境溫度：-20℃～+40℃
工作制度：中級JC25%
重級：JC40%
當中級工作制度電動葫蘆的起重量降低30%時，即為重級工作制度JC40%的電動葫蘆。
重級工作制度JC40%的電動葫蘆是用在工作比較繁重，負載經常在額定值或要求安全系數較高的情況下。電動葫蘆結構減速器：采用**定軸斜齒輪轉動機構，齒輪和齒輪軸用經過熱處理的合金鋼制成，箱體，箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。減速器自成一個部件，裝卸極為方便。
控制箱：采用能在緊急情況下切斷主電路，并帶有上下行程保護斷火限位器的裝置。確保了電動葫蘆的安全運行。電器元件壽命長，使用可靠。
鋼絲繩：采用GB1102-74（6*37+1）X型起重鋼絲繩，保證了經久耐用。
錐行電動機：起升電機采用較大起動力矩錐形轉子制動異步電動機，無須外加制動器。電機負載持續率為25%，電機采用B級或F級絕緣，電機防護等級IP44/IP54。
按鈕開關：手操作輕巧靈便，分有繩操縱和無線遙控兩種方式。
電動葫蘆的構造
電動葫蘆的組成部分有：電機、傳動機構、卷筒和鏈輪。以電機和卷筒相互位置不同大致可分為四種類型。
(1)電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置，寬度方面尺寸大， 結構笨重， 機械效率低，
加工較困難。目前已沒有廠家生產這種結構型式的產品了。
(2)電動機軸線平行于卷筒軸線的電動葫蘆，其優點為高度與長度尺寸小。其缺點為寬度尺寸大，分組性、制造與裝配復雜。軌道轉彎半徑大。
(3)電機裝在卷筒里面的電動葫蘆，其優點為長度尺寸小，結構緊湊。其主要缺點為電機散熱條件差，分組性差，檢查、安裝、維護電機不便，
供電裝置復雜。
(4)電機裝在卷筒外面的電動葫蘆，其優點為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便。其缺點為長度尺寸大。
vanbon電動葫蘆構造圖
電動葫蘆的特點
鋼絲繩電動葫蘆的優點為長度尺寸小，電機裝在卷筒里面的電動葫蘆。
電動葫蘆結構緊湊，電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置,寬度方面尺寸大，結構粗笨，機械效率低，加工較難題。其缺點為:長度尺寸大。液壓系統為雙重控制，溢流調節閥、磁接點壓力表均可對壓力進行精確的控制。電器控制部門采用了低電壓控制，增加了支配系統的平安性。
現在已沒有廠家出產這種結構型式的產品了軌道轉彎半徑大。結構及特點。該機采用了機電一化設計，更換不同的模具，即可壓制不同規格的鋼絲繩，支配簡便、平安。其主要缺點為電機散熱前提差，分組性差，檢查、裝置、維護電機方便，供電裝置復雜。電念頭軸線平行于卷筒軸線的電動葫蘆，其
鋼絲繩電動葫蘆優點為高度與長度尺寸小。其缺點為寬度尺寸大，分組性，制造與裝配復雜。
鋼絲繩電動葫蘆的分類及敘述鋼絲繩電動葫蘆的組成部門有：電機、傳念頭構、卷筒和鏈輪。以電機和卷筒相互位置不同大致可分為四種類型。壓制的鋼絲繩拉力大、美觀、快速，壓接一套鋼絲繩只需幾分鐘即可完成，大大降低了勞動強度，進步了工作效率。
電機裝在卷筒外面的電動葫蘆，其優點為為分組性好、通用化程度高、改變起升高度輕易、裝置檢驗利便。
電動葫蘆的使用，可以說非常廣泛，但是能正確利用電動葫蘆優點來進行操作的人員可能就少之又少了，我在這里建議大家要多了解電動葫蘆特點，這方面的知識，這樣比較對電動葫蘆使用比較好。
編輯本段電動葫蘆分類
電動葫蘆主要分類：環鏈電動葫蘆、鋼絲繩電動葫蘆（防爆葫蘆）、防腐電動葫蘆、雙卷筒電動葫蘆、卷揚機、群吊電動葫蘆、多功能提升機。
電動葫蘆應用領域
應用領域：提升、牽移、裝卸重物，油罐倒裝焊接，如各種大中型砼、鋼結構及機械設備的安裝和移動，適用于建筑安裝公司、廠礦的土木建筑工程及橋梁施工、電力、船舶、汽車制造、建筑、公路、橋梁、冶金、礦山、邊坡隧道、井道治理防護等基礎建設工程的機械設備。
電動葫蘆使用注意事項
(1)使用前檢查工作
a.在在操作者步行范圍內和重物通過的路線上應無障礙物。
b.手控按鈕上下、左右方向應動作準確靈敏，電動機和減速器應無異常聲響。
c.制動器應靈敏可靠。
d.電動葫蘆運行軌道上應無異物。
e.上下限位器動作應準確。
f.吊鉤止動螺母應緊固。
g.吊鉤在水平和垂直方向轉動應靈活。
h.吊鉤滑輪應轉動靈活。
i.鋼絲繩應無明顯缺陷，在卷筒上排列整齊，無脫開滑輪槽跡象，潤滑良好。
j.吊輔具無異?，F象。
k.電動葫蘆的工作環境溫度為－25～+40℃
l.電動葫蘆不適用于充滿腐蝕性氣體或相對濕度大于85%的場所，不能代替防爆葫
蘆，不宜吊運熔化金屬或有毒、易燃和易爆物品。
(2)電動葫蘆不得旁側吊卸重物，禁止超負荷使用。
(3)在使用過程中，操作人員應隨時檢查鋼絲繩是否有亂扣、打結、掉槽、磨損等
現象，如果出現應及時排除，并要經常檢查導繩器和限位開關是否安全可靠。
(4)在日常工作中不得人為地使用限位器來停止重物提升或停止設備運行。
(5)工作完畢后，關閉電源總開關，切斷主電源。
(6)應設專門維修保養人員每周對電動葫蘆主要性能和安全狀態檢查一次，發現故障及時排除。
(7)電動機風扇制動輪上的制動環，不許沾有油垢，調整螺母應緊固，以免因制動失靈而發生事故。
(8)電動葫蘆各潤滑部分應及時加適量的潤滑油，潤滑油要清潔，不含其它雜質。潤滑油約2個月更換一次。對起升減速器和運行減速器在使用前一定要加足夠的潤滑油，起重減速器內注入50號機械油(HJ-50GB443-64)。0.5t、1t、2t、3t、5t、10t電動葫蘆分別注人lkg，1.5kg，2.5kg,3kg，3kg,4kg，運行減速器注入黏度為5．5～7ºE50．數量為0.3kg的潤滑油。
(9)使用過程中，發現故障應及時切斷主電源。
(10)電動葫蘆不工作時，不允許將重物懸掛在空中，以防止零部件產生永久變形。
(11)電動葫蘆使用完畢后，應停在指定的安全地方。室外應設防雨罩。
(12)禁止同時按下兩個相反方向的按鈕，其它可以同時操縱。
(13)檢修起升減速器拆卸時不得使用螺絲刀、扁鏟等打接合面，應用木錘輕輕敲打箱體凸出部分、以免破壞箱體與箱蓋密封平面。
電動葫蘆的使用維護
1.新安裝或經拆檢后安裝的電動葫蘆，首先應進行空車試運轉數次。但未安裝完畢前，切忌通電試轉。
2.正常使用前應進行以額定負荷125%,起升離地面約100毫米，10分鐘的靜負荷試驗，檢查是否正常。
3.動負荷試驗是以額定負荷重量，作反復升降與左右移動試驗，試驗后檢查其機械傳動部分，電器部分和連接部分是否正常可靠。
4.在使用中，絕對禁止在不允許的環境下，及超過額定負荷和每小時額定合閘次數(120次)情況下使用。
5.安裝調試和維護時，必須嚴格檢查限位裝置是否靈活可靠，當吊鉤升至上極限位置時，吊鉤外殼到卷筒外殼之距離必須大于50mm(10t，16t，20t必須大于120mm)。當吊鉤降至下極限位置時，應保證卷筒上鋼絲繩安全圈，有效安全圈必須在2圈以上。
6. 不允許同時按下兩個使電動葫蘆按相反方向運動的手電門按鈕。
7. 工作完畢后必須把電源的總閘拉開，切斷電源。
8.電動葫蘆應由專人操縱，操縱者應充分掌握安全操作規程，嚴禁歪拉斜吊。
9.在使用中必須由專門人員定期對電動葫蘆進行檢查，發現故障及時采取措施，并仔細加以記錄。
10.調整電動葫蘆制動下滑量時，應保證額定載荷下，制動下滑量S≤V/100（V為負載下一分鐘內穩定起升的距離）。
11.鋼絲繩的報廢標準:鋼絲繩的檢驗和報廢標準按CB/T5972-1986《起重機械用鋼絲繩檢驗和報廢實用規范》執行。
12.電動葫蘆使用中必須保持足夠的潤滑油，并保持潤滑油的干凈，不應含有雜質和污垢。
13.鋼絲繩上油時應該使用硬毛刷或木質小片，嚴禁直接用手給正在工作的鋼絲繩上油。
14.電動葫蘆不工作時，不允許把重物懸于空中，防止零件產生永久變形。
15.在使用過程中，如果發現故障，應立即切斷主電源。
16.使用中應特別注意易損件情況。
17.10~20噸葫蘆在長時間連續運轉后，可能出現自動斷電現象，這屬于電機的過熱保護功能，此時可以下降，過一段時間，待電機冷卻下來后即可繼續工作。
