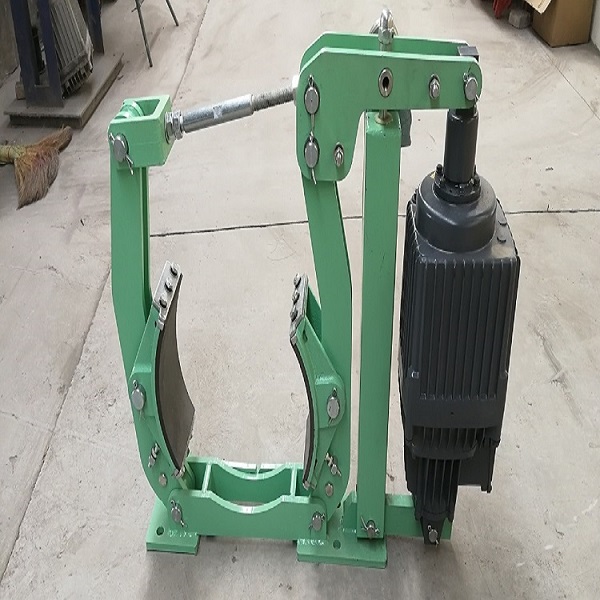

YWZ9系列電力液壓塊式制動器是以Ed系列電力液壓推動器作驅動裝置。其安裝尺寸符合JB/ZQ4333-86標準。主要用于起重、運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動，產品符合GB63333-86標準。
該產品系列產品以Ed系列推動器作為驅動裝置，具有如下特點：
1.動作性能優良，密封性能好，外殼防護等級高。
2.壓鑄成型制動襯墊，更換方便、迅速、壽命找、利用率高。
3.主要動動鉸點高自潤滑軸承及軸孔，制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置，自動均等無須調整，均等效果0。
正常工作條件
環境溫度周圍工作環境中不得有易燃、易爆、及腐蝕氣體，空氣相對濕度不大于90%；
一般用于三相交流電源50Hz、380V（請注意推動器銘牌）
電機安裝地點海拔高度符合GB755-87。
環境溫度周圍工作環境中不得有易燃、易爆、及腐蝕氣體，空氣相對濕度不大于90%；
一般用于三相交流電源50Hz、380V（請注意推動器銘牌）
電機安裝地點海拔高度符合GB755-87。
主要技術參數
|
型號
|
制動力矩N.M
|
退矩
|
b
|
C
|
D
|
d
|
F
|
G1
|
G2
|
H
|
h1
|
i
|
K
|
M
|
|
|
推動器
|
匹配推動器
|
||||||||||||||
|
YWZ-200/23
|
Ed23/5
|
0.7
|
80
|
160
|
200
|
14
|
90
|
165
|
255
|
490
|
160
|
55
|
145
|
140
|
|
|
YWZ9-200/30
|
Ed30/5
|
||||||||||||||
|
YWZ9-250/23
|
Ed23/5
|
1.0
|
100
|
160
|
250
|
18
|
100
|
200
|
290
|
550
|
190
|
65
|
180
|
170
|
|
|
YWZ9-250/30
|
Ed30/5
|
||||||||||||||
|
YWZ9-250/50
|
Ed50/6
|
195
|
|||||||||||||
|
YWZ9-300/30
|
Ed30/5
|
1.25
|
125
|
160
|
300
|
18
|
115
|
245
|
315
|
580
|
225
|
80
|
220
|
215
|
|
|
YWZ9-300/50
|
Ed50/6
|
165
|
|||||||||||||
|
YWZ9-300/80
|
Ed80/6
|
||||||||||||||
|
YWZ9-315/30
|
Ed30/5
|
1.25
|
125
|
160
|
315
|
18
|
115
|
245
|
315
|
580
|
225
|
80
|
220
|
215
|
|
|
YWZ9-315/50
|
Ed50/6
|
195
|
|||||||||||||
|
YWZ9-315/80
|
Ed50/6
|
||||||||||||||
|
YWZ9-400/50
|
Ed50/6
|
1.25
|
160
|
195
|
400
|
22
|
140
|
300
|
400
|
710
|
280
|
100
|
270
|
275
|
|
|
YWZ9-400/80
|
Ed80/6
|
||||||||||||||
|
YWZ9-400/121
|
Ed121/6
|
240
|
770
|
||||||||||||
|
YWZ9-500/80
|
Ed80/6
|
1.6
|
200
|
195
|
500
|
22
|
180
|
365
|
505
|
840
|
335
|
130
|
325
|
340
|
|
