使用條件：
2.1環境溫度：-25℃—+45℃（祥見推動器使用說明書）：
2.2周圍工作環境中不得有易燃易爆及腐蝕性氣體，空氣相對溫度不大于90%;
2.3電源電壓祥見推動器銘牌;
2.4使用地點的海拔高度符合GB755—2000。
3、結構及工作原理：
YWZ4,YWZ,YWZ4B
2.1環境溫度：-25℃—+45℃（祥見推動器使用說明書）：
2.2周圍工作環境中不得有易燃易爆及腐蝕性氣體，空氣相對溫度不大于90%;
2.3電源電壓祥見推動器銘牌;
2.4使用地點的海拔高度符合GB755—2000。
3、結構及工作原理：
YWZ4,YWZ,YWZ4B

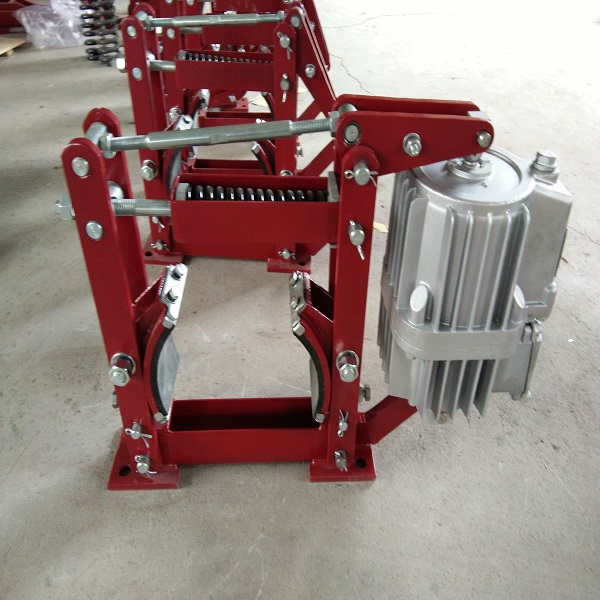

系列電力液壓塊式制動器由制動架處相匹配的電力液壓推動器兩大部分組成。
4、動器的安裝與調整：
4.1安裝前的檢查：
檢查制動器在運輸或儲存過程中是否有損壞或缺件;檢查制動輪表面是否清潔，若有油污或其它臟物，應徹底清除干凈。
YWZ4系列電力液壓塊式制動器，采用MYT1系列推動器作為制動器的驅動裝置。安裝尺寸符合JB/ZQ4388-86標準。主要用于起重運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動。
4、動器的安裝與調整：
4.1安裝前的檢查：
檢查制動器在運輸或儲存過程中是否有損壞或缺件;檢查制動輪表面是否清潔，若有油污或其它臟物，應徹底清除干凈。
YWZ4系列電力液壓塊式制動器，采用MYT1系列推動器作為制動器的驅動裝置。安裝尺寸符合JB/ZQ4388-86標準。主要用于起重運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動。
工作原理
該系列液壓推桿制動器由制動架和相匹配的YT1型電力液壓推動器兩大部分組成。
當通電時，電力液壓推動器動作，其推桿迅速升起，并通過杠桿作用把制動瓦打開（松閘）；當斷電時，電力液壓推動器的推桿在彈簧力的作用下，迅速下降，并通過杠桿作用把制動瓦合攏（抱閘）。
|
制動器型號
|
H1
|
H2
|
制動力距
|
備注
|
制動輪直 徑
|
**小厚度
|
中部厚度
|
||
|
安裝尺寸
|
**小尺寸
|
||||||||
|
YWZ-100/18
|
346
|
321
|
18
|
40
|
負 載
持 續
率40%
|
100
|
2
|
2.5
|
|
|
YWZ-150/25
|
400
|
360
|
20
|
100
|
|||||
|
YWZ-200/25
|
380
|
365
|
22
|
200
|
150
|
2.5
|
3
|
||
|
YWZ-300/25
|
400
|
385
|
150
|
320
|
|||||
|
YWZ-300/45
|
490
|
465
|
60
|
630
|
200-300
|
3
|
4
|
||
|
YWZ-400/45
|
490
|
465
|
205
|
1000
|
|||||
|
YWZ-400/90
|
610
|
560
|
85
|
1600
|
400-500
|
4
|
5
|
||
|
YWZ-500/90
|
610
|
560
|
225
|
2500
|
|||||
|
YWZ-600/90
|
593
|
565
|
412
|
3200
|
800
|
4
|
5
|
||
|
YWZ-600/180
|
843
|
775
|
162
|
5000
|
|||||
|
YWZ-700/180
|
840
|
768
|
310
|
8000
|
700
|
4
|
5
|
||
|
YWZ-800/180
|
829
|
771
|
526
|
10000
|
|||||
|
YWZ-800/320
|
887
|
815
|
382
|
12500
|
800
|
6
|
6
|
||
□制動器的安裝及調整
●制動器安裝方式：
○縱裝：松開螺母4、5使主彈簧處于自由狀態，松開6、8螺母，轉動螺桿7撐開制動臂，再將制動器套裝在制動輪節器9— 彈簧座Spring base 上。10—彈簧架刻度機 Spring notches
○橫裝：當制動輪已裝在電機與其它機件之間時，松開螺母4、5、6、7、8，轉動螺桿取下螺桿3和7，將制動臂放倒。從側南裝到制動輪上。
●制動器的調整
○推動器工作行程的調整
在保證閘瓦**小退距的情況下，推動器的工作行程愈小愈理想，因此需要調節其安裝高度H1，其調整方法：松開螺母6和8（見圖），轉動螺桿7，使H1安裝尺寸符合表1的要求。調好后擰緊螺母6、8。
○制動力矩的調整
松開螺母4，夾住螺桿的尾部方頭，轉動螺母5，使方形彈簧座位于彈簧架刻線以內，調整發后將螺母4和5擰緊退即可。
○制動瓦的退距調整
當制動瓦打開時，調整螺栓1，使兩邊退距基本保持一致。
○固定制動瓦的螺母（見圖），應松緊適當，使制動瓦與制動輪可以隨位。
□使用和維修
要定期檢查制動器的工作狀況。
檢查時應著重以下各項：
○制動器的構件無能運動是否正常，調整螺母是否緊固。
○推動器的構件是否正常，液壓油是否足量。有無漏油和滲油現象。引入電線的絕緣是否良好。
○尺寸H1不得小于表1所列之**小尺寸，如超出要求須立即調整，否則失去制動作用。
○制動瓦是否正常的靠在制動輪上，磨擦表面的狀態是否完好，有無油膩臟物。當制動襯墊的厚度達到表2中的數值時，則應更換制動襯墊。
○制動輪的溫度不應超過200℃。
○杠桿和彈簧發現裂紋應更換。
