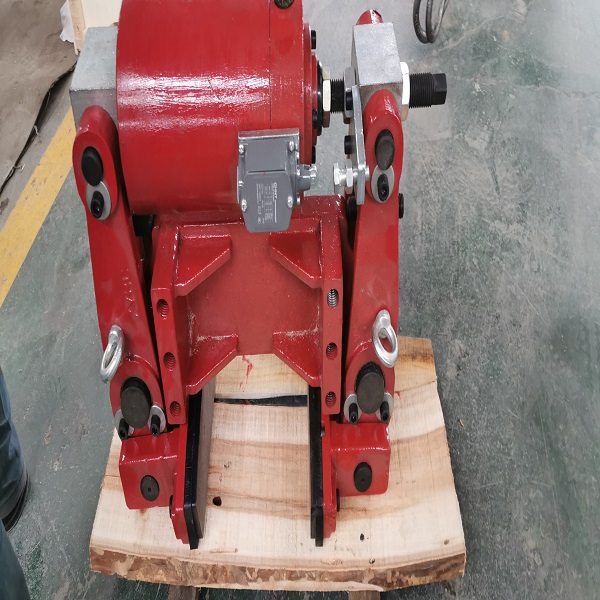

■ YLBZ系列液壓輪邊制動器
YLBZ液壓輪邊制動器主要作為港口、碼頭等露天使用的大中型起重機及港口裝卸機械工作狀態下的防風制動和非工作狀態下的輔助防風制動。
主要特點
● 結構緊湊，造型美觀。
● 碟簧液壓缸性能優良，嚴格按照GB/T15622-1995設計、生產、制造。
● 采用常閉式設計，液壓站驅動施力于碟形彈簧而釋放，安全可靠。
● 設置限位開關，進行聯鎖保護。
● 無石棉摩擦片性能穩定，安裝結構形式新穎獨特，更換方便。
● 制動塊動作采用連桿結構，確保制動器松閘時摩擦片平面各處與車輪端面間隙均等。消除以往松閘狀態摩擦片附貼制動輪現象。
● 防腐型設計，全部緊固件和銷軸為不銹鋼制造。
（B）YLB系列電力液壓輪盤制動器是以引進德國EMG公司全套設計與制造技術出產的Ed電力液壓推動器作為驅動裝置的“常閉式”安全制動裝置（根據需要亦可出產“常開式”）。該產品主要合用于起重、運輸、礦山等機械驅動裝置低速軸上的機械制動，具有壽命長、摩擦材料機能不亂、制動襯墊更換利便等長處。另外推動器若裝上相應的輔件，可實現制動時間可調。推動器的技術機能符合JB/T1063-2006尺度，詳見Ed系列電力液壓推動器仿單。
本廠主要產品有：
YT1,ED,YTD.系列電力液壓推動器
JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器
QP，CQP系列氣動鉗盤式制動器。
DCPZ系列電磁鉗盤式制動器
YPZ系列臂盤式制動器
**D系列安全制動器
SH，ST系列液壓失效保護制動器
DADH系列液壓直動制動器
SE系列電磁失效保護制動器
YFX,YDGZ,YLBZ,系列防風制動
SP系列氣動失效保護制動器，
DP系列電機盤式制動器
另定做各種制動輪，制動盤，根據用戶需要定做各種非標制動器。
四、結構及工作原理：
1、結構（見圖）
由單彎臂鉗盤式制動架、直角連接板和Ed電力液壓推動器三大部門組成。
2、工作原理：
推動器通電前制動器在制轉動簧的作用下處于制動狀態（常閉態），推動器通電后推動器工作，推桿推起，同時壓縮制轉動簧，通過杠桿系統打開制動塊（松閘）。當推動器斷電后，推動器推桿在制轉動簧的作用下迅速復位，通過杠桿系統使制動塊夾緊驅動輪邊（抱閘）。
