本廠主要產品有：
YT1,ED,YTD.系列電力液壓推動器
JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器
QP，CQP系列氣動鉗盤式制動器。
DCPZ系列電磁鉗盤式制動器
DDMZ系列電磁制動器
YPZ系列臂盤式制動器
**D系列安全制動器
SH，ST系列液壓失效保護制動器
DADH系列液壓直動制動器
SE系列電磁失效保護制動器
YFX,YDGZ,YLBZ,系列防風制動
SP系列氣動失效保護制動器，
DP系列電機盤式制動器
另定做各種制動輪，制動盤，根據用戶需要定做各種非標制動器，

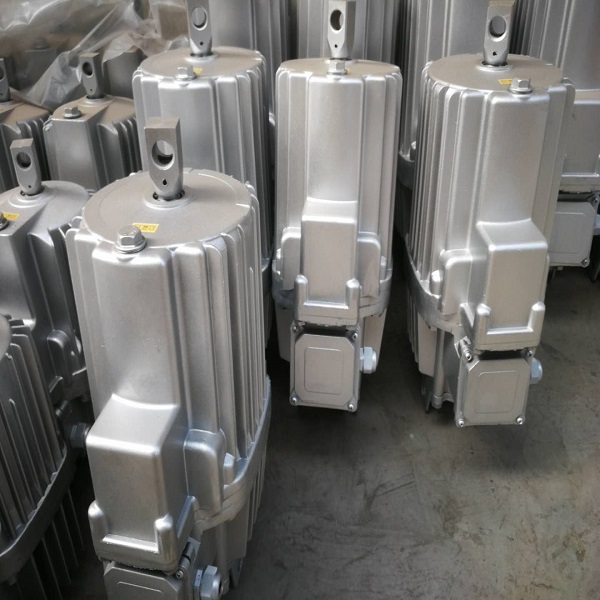

Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制。
二、設計特點
外殼為鑄造鋁合金、重量輕，外形美觀；
電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；
電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；
油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；
Ed系列全部密封件和軸承采用世界0產品，密封可靠，壽命長； 三、安裝方式的選擇
垂直安裝：活塞桿連接塊朝上；
水平安裝和中間任意位置：主參數標牌朝上；
所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。
四、附加裝置
根據用戶需要可安裝各種附加裝置滿足不同工作需要；
上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的0大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；
制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；
復位彈簧：工作原理同C-彈簧，但復位的彈簧力教?。?/div>
緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。
加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；
行程開關：根據用戶要求，推動器可以裝機械式行程開關。
用途
ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業?！ ∵B續工作S1和繼續工作S3，雞毛環境溫度達到+50℃。
表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。
主要技術參數
|
型號
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
K
|
L
|
M
|
N
|
O
|
P
|
Q
|
R
|
S
|
T
|
U
|
|
Ed23/5
|
286
|
50
|
26
|
12
|
12
|
20
|
16
|
20
|
160
|
80
|
80
|
40
|
200
|
16
|
85
|
55
|
75
|
100
|
20
|
|
Ed30/5
|
370
|
50
|
34
|
15
|
16
|
25
|
16
|
18
|
160
|
80
|
80
|
40
|
197
|
16
|
85
|
55
|
75
|
100
|
20
|
|
Ed50/6
|
435
|
60
|
36
|
18
|
20
|
30
|
20
|
23
|
195
|
97
|
120
|
60
|
254
|
22
|
85
|
55
|
75
|
100
|
20
|
|
Ed80/6
|
450
|
60
|
36
|
18
|
20
|
30
|
20
|
23
|
195
|
97
|
120
|
60
|
254
|
22
|
85
|
55
|
75
|
100
|
20
|
|
Ed50/12
|
515
|
120
|
36
|
18
|
20
|
30
|
20
|
23
|
195
|
97
|
120
|
60
|
254
|
22
|
|||||
|
Ed80/12
|
530
|
120
|
36
|
18
|
20
|
30
|
20
|
23
|
195
|
97
|
120
|
60
|
254
|
22
|
|||||
|
Ed121/6
|
645
|
60
|
38
|
25
|
25
|
40
|
25
|
35
|
240
|
112
|
90
|
40
|
260
|
25
|
130
|
80
|
120
|
147
|
35
|
|
Ed201/6
|
645
|
60
|
38
|
25
|
25
|
40
|
25
|
35
|
240
|
112
|
90
|
40
|
260
|
25
|
130
|
80
|
120
|
147
|
35
|
|
Ed301/6
|
645
|
60
|
38
|
25
|
25
|
40
|
25
|
35
|
240
|
112
|
90
|
40
|
260
|
25
|
130
|
80
|
120
|
147
|
35
|
