YT1系列電力液壓推動器（以下簡稱推動器），適用于AC50Hz、380V網路，主要作為塊式制動器的
松閘使用。也可通過各種形式的杠桿裝置作出各種不同的運動。其中MYT1B—320Z/15是專為礦用絞車設計的。
一、使用條件
1、海拔高度不超過1000m；
2、周圍介質溫度不高于+40℃、不低于—25℃；
3、空氣相對濕度不大于85%；
4、無劇烈震動和強烈顛簸的地方；
5、周圍介質無爆炸性危險、以及沒有導電塵埃
及腐蝕金屬和破壞絕緣的氣體的場所；
6、在有防雨雪設備和沒有充滿水蒸氣的地方。

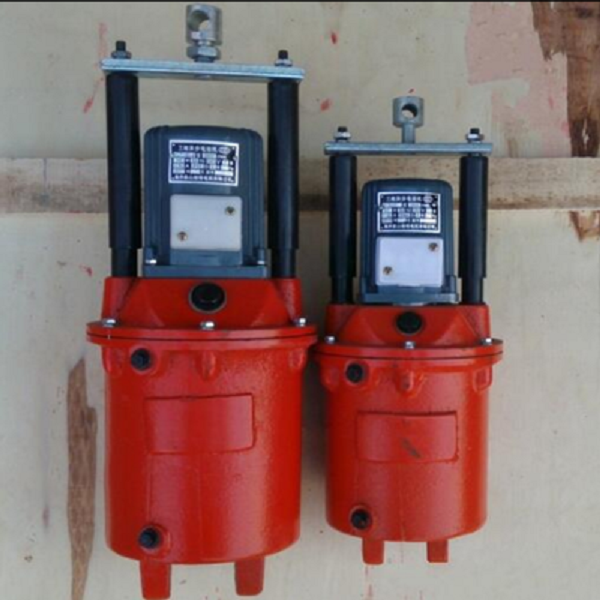

YT1-18Z/2、YT1-18ZB/2、YT1-25Z/4、YT1-25ZB/4電力液壓推動器
YT1系列電力液壓推動器：
YT1-18Z/2電力液壓推動器、YT1-18ZB/2電力液壓推動器、YT1-25Z/4電力液壓推動器、YT1-25ZB/4電力液壓推動器、YT1-45Z/4電力液壓推動器、YT1-45Z/5電力液壓推動器、YT1-45Z/6電力液壓推動器、YT1-90Z/6、YT1-90Z/8電力液壓推動器、YT1-125Z/10電力液壓推動器、YT1-180Z/8電力液壓推動器、YT1-180Z/10電力液壓推動器、YT1-180Z/12電力液壓推動器、YT1-320Z/12電力液壓推動器、YT1-320Z/20電力液壓推動器、YT1-25/4、YT1-45/6電力液壓推動器、YT1-90/9-8電力液壓推動器、YT1-125/10電力液壓推動器、YT1-180/12電力液壓推動器
YT1系列電力液壓推動器：
YT1-18Z/2、YT1-18ZB/2、YT1-25Z/4、YT1-25ZB/4、YT1-45Z/4、YT1-45Z/5、YT1-45Z/6、YT1-90Z/6、YT1-90Z/8、YT1-125Z/10、YT1-180Z/8、YT1-180Z/10、YT1-180Z/12、YT1-320Z/12、YT1-320Z/20、YT1-25/4、YT1-45/6、YT1-90/9-8、YT1-125/10、YT1-180/12
1. 放油螺塞 2.轉軸 3.油位螺塞 4.缸蓋5.加油螺塞 6.護管7.連桿 8.橫梁9.電機 10.缸 11.推桿 12.葉輪 13.活塞
2、工作條件
2.1、推動器標準電源為三項交流,適用于電壓為380V/660V/1140V,電源頻率為50HZ的網絡
2.2 推動器電動機的工作制為S1連續工作制
2.3推動器電動機為B級絕緣
2.4安裝地點的海拔高度不超過2000m
2.5 周圍空氣相對濕度不大于95%
2.6、周圍環境的污染等級允許為3級。
3 型號命名規則
6、安裝調整與使用要求
6.1推動器的安裝
6.1.1首先察看推動器銘牌上的型號是否與所需相符。
6.1.2推動器出廠時，無工作油液，不可直接使用，使用時，先從加油孔(5)加入純凈液壓油至油位孔(3)處，應注意在注油過程中上下拉動推桿幾次，以便排除空氣，使油液充滿油缸，然后將螺塞旋緊。
6.1.3推動器用于垂直安裝或傾斜安裝不超過&plu**n;15°，連桿(7)朝上。
6.1.4安裝后的推動器在動作時，應保證推動器整體能夠擺動，推桿不允許承受徑向力。
結構與工作原理
推動器主要由三部分組成：電動機、離心泵和液壓缸。電動機軸是空心的，通過聯軸節與方軸聯結，方軸端部裝離心葉輪，當推桿動作時，方軸在空心的電動機軸中上下滑動并傳動扭矩。
通電時，電動機帶動葉輪旋轉，產生油壓推動活塞推桿迅速上升，當完成額定行程，達到規定的油壓，活塞在外載力的作用下迅速下降，回到起始位置。
推動器配用已取得隔爆合格證的合格電動機。
6.1.6推動器電機接線時，要認真對照電機銘牌接線。
6.1.7電機引入電纜的直徑應與橡膠墊的孔相符，保證硅橡膠墊與電纜及出線口無間隙，否則將失去隔爆性能。
6.1.8推動器上設有接地螺釘，用戶在使用時應按有關規定接地。嚴禁帶電開蓋!!!
6.2推動器的使用
6.2.1使用前應按5.1條檢查，正確無誤后，即可投入使用。
6.2.2經常檢查推動器的工作是否正常，有無漏油現象，保持定量的油液。
6.2.3每六個月檢查一次油液，當油液變質或混入雜物時應該換油（見5.1.2條）。
推動器在工作狀態下,活塞的**下端位置應與缸底保持一定距離(一般不小于5mm)，否則影響正常工作。
7、 使用與維護
7.1使用前應按6.1條檢查，正確無誤后，即可投入使用。
7.2經常檢查推動器的工作是否正常，有無漏油現象，保持定量的油液。
每六個月檢查一次油液，當油液變質或混入雜物時應該換油（見6.1.2條）。
8、儲存運輸
8.1在儲存推動器時，應保持干燥，防止受潮，避免周圍環境溫度的急劇變化。
8.2在運輸中，要防止雨淋，不能用繩子套在推桿上搬運。
三、結構及工作原理
推動器主要由三部分組成：電動機、液壓泵和液壓缸。電動機軸是空心的，通過聯軸節與方軸聯結，方
軸端部裝離心葉輪。當推桿動作時，方軸在空心的電動機軸中上下滑動，傳遞扭矩。
當電動機通電時，帶動葉輪旋轉，將油液強行壓入活塞底部，迫使活塞上升，帶動推桿上升。斷電時，
葉輪停止旋轉，活塞在自身重力或彈簧力的作用下恢復原位。
四、技術數據（表2）及外形尺寸（表3、表4）
五、安裝使用和維修
1、推動器的安裝外形尺寸見圖及表3、表4
2、使用前檢查推動器銘牌上技術數據是否與所需技術數據相符合。
3、使用推動器前，應清除推動器外表油垢，然后從蓋上注油孔注入符合下表1的油液。接通電源，檢查葉輪是否靈活轉動，推桿及活塞是否有卡滯現象。
4、在安裝制動器時，將推動器下部安裝孔連接于制動器基座上，連桿與制動器角杠桿連接。
5、將電動機的引出線于外部電源連接。
6、推動器在使用時應注意：
（1）定期加油；
（2）注意油的清潔，在必要時更換油液；
（3）葉輪旋轉是否靈活。
