您當前的位置：首頁 » 供應產品 » 電磁盤式制動器SDZ1-300Y

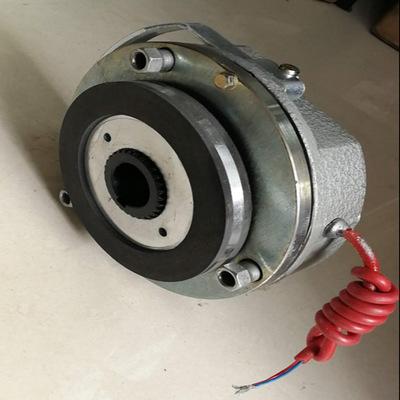

電磁盤式制動器SDZ1-300Y

點擊圖片查看原圖

產品：	瀏覽次數：721電磁盤式制動器SDZ1-300Y
品牌：	精箍
電壓：	DC12-DC24
包裝：	紙
制動力：	1000
單價：	1.00元/臺
最小起訂量：	1 臺
供貨總量：	1000 臺
發貨期限：	自買家付款之日起 3 天內發貨
有效期至：	長期有效
最后更新：	2022-07-11 17:19

詳細信息

電磁盤式制動器SDZ1-150Y電磁盤式制動器SDZ1-80Y電磁盤式制動器SDZ1-15Y電磁盤式制動器SDZ1-40Y

系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要與Ｙ系列電動配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、包裝等機械中，及在斷電時（防險）制動等場合。
　　這種制動器具有結構緊湊、安裝方便、適用性廣、噪聲低、工作頻次高、動作靈敏、制動可靠等優點，是一中理想的自動化執行元件。

電磁盤式制動器SDZ1-80Y電磁盤式制動器SDZ1-40Y電磁盤式制動器SDZ1-08Y1、簡介

	YMDZ -05	YMDZ -08	YMDZ -15	YMDZ -30	YMDZ -40	YMDZ -75	YMDZ -150	YMDZ -200	YMDZ -300	YMDZ -450	YMDZ-600	YMDZ -750	YMDZ -2000
配套YEJ電機機座號	71	80	90	100	112	132	160	180	200	225	250	280	315
額定力距 (N.m)	5	8	15	30	40	80	150	200	300	450	600	850	2000
額定功率 P20 (W)	35	50	60	80	110	130	150	150	200	200	210	340	400
接通時間 (≤ms)	63	87	110	140	152	165	214	252	303	359	385	435	495
斷開時間 (≤ms)	55	72	95	120	130	140	180	210	250	270	285	320	375
最大工作氣隙＆max(mm)	0.8	1	1	1	1	1.2	1.2	1.2	1.5	1.5	1.6	1.8	1.8
額定電壓 (VDC)	99	99	99	99	170	170	170	170	170	170	170	170	170
允許最高工作轉速 (rpm)	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000

電磁盤式制動器SDZ1-150Y電磁盤式制動器SDZ1-80Y電磁盤式制動器SDZ1-40Y電磁盤式制動器SDZ1-08Y3、安裝：電磁盤式制動器SDZ1-15Y

　安裝注意事項
　摩擦片及銜鐵表面不得有油污，必須保持清潔。
　安裝時必須保證氣隙“&”
　花鍵套不得有軸向竄動
　安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。

電磁盤式制動器SDZ1-15Y電磁盤式制動器SDZ1-08Y4、外形及安裝尺寸：

	d	N×M	D2	D3	D4	D5	D6	b	B1
YMDZ-05	14.8	3×M5	90	78	51	102	10	5	109.5
YMDZ-08	19.8	3×M5	105	92	65	118	10	6	124
YMDZ-15	24.8	3×M6	114	98	65	128	10	8	137
YMDZ-30	29.5	3×M6	133	118	80	147	10	8	155
YMDZ-40	29.5	3×M8	150	131	90	167	12	8	172
YMDZ-75	39.5	3×M8	170	151	104	188	12	12	191
YMDZ-150	44.5	4×M10	202	181	120	222	12	12	224
YMDZ-200	53	4×M10	244	220	140	265		16
YMDZ-300	59	4×M12	280	254	170	310		18
YMDZ-450	65	4×M12	300	274	180	330		18
YMDZ-600	65	4×M16	350	305	180	380		18
YMDZ-750	68	6×M16	390	350	195	422		18
YMDZ-2000	80	8×M16	550	510	350	580		22

電磁盤式制動器SDZ1-150Y 電磁盤式制動器SDZ1-80Y

	h	H1	H2	H3	H4	H5	H6	L	δ	β
YMDZ-05	16.2	47	2	21	120	60	25	20	0.3	120
YMDZ-08	21.6	55	3	21	135	75	25	20	0.3	120
YMDZ-15	28.1	60	3	24	140	80	25	25	0.4	100
YMDZ-30	32.8	61	3	24.5	150	90	250	30	0.4	100
YMDZ-40	32.8	63	3	25	180	102	32	30	0.5	80
YMDZ-75	42.8	75	3	29	195	112	32	30	0.5	80
YMDZ-150	47.8	88	3.5	34	275	133	32	35	0.6	80
YMDZ-200	57.3	80	3.5					40	0.6
YMDZ-300	63.4	95	3.5					50	0.8
YMDZ-450	69.4	100	3.5					56	0.8
YMDZ-600	69.4	110	4					56	0.8
YMDZ-750	72.4	120	4					62	1.0
YMDZ-2000	85.4	130	7.5					62	1.0

5、安裝示意圖
1、電機端蓋
2、空心螺栓裝置
3、制動盤
4、銜鐵
5、手動釋放裝置
6、花鍵套
7、磁軛組件
8、安裝螺栓

電磁盤式制動器SDZ1-150Y電磁盤式制動器DDMZ80電磁盤式制動器SDZ1-15Y

2、性能參數：

　電磁盤式制動器SDZ1-80YYMDZ系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要與Ｙ系列電動配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、包裝等機械中，及在斷電時（防險）制動等場合。
　　這種制動器具有結構緊湊、安裝方便、適用性廣、噪聲低、工作頻次高、動作靈敏、制動可靠等優點，是一中理想的自動化執行元件。

1、簡介

	YMDZ -05	YMDZ -08	YMDZ -15	YMDZ -30	YMDZ -40	YMDZ -75	YMDZ -150	YMDZ -200	YMDZ -300	YMDZ -450	YMDZ-600	YMDZ -750	YMDZ -2000
配套YEJ電機機座號	71	80	90	100	112	132	160	180	200	225	250	280	315
額定力距 (N.m)	5	8	15	30	40	80	150	200	300	450	600	850	2000
額定功率 P20 (W)	35	50	60	80	110	130	150	150	200	200	210	340	400
接通時間 (≤ms)	63	87	110	140	152	165	214	252	303	359	385	435	495
斷開時間 (≤ms)	55	72	95	120	130	140	180	210	250	270	285	320	375
最大工作氣隙＆max(mm)	0.8	1	1	1	1	1.2	1.2	1.2	1.5	1.5	1.6	1.8	1.8
額定電壓 (VDC)	99	99	99	99	170	170	170	170	170	170	170	170	170
允許最高工作轉速 (rpm)	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000

電電磁盤式制動器SDZ1-80Y磁盤式制動器DDMZ80

電磁盤式制動器SDZ1-150Y3、安裝：

4、外形及安裝尺寸：

電磁盤式制動器DDMZ80

	h	H1	H2	H3	H4	H5	H6	L	δ	β
YMDZ-05	16.2	47	2	21	120	60	25	20	0.3	120
YMDZ-08	21.6	55	3	21	135	75	25	20	0.3	120
YMDZ-15	28.1	60	3	24	140	80	25	25	0.4	100
YMDZ-30	32.8	61	3	24.5	150	90	250	30	0.4	100
YMDZ-40	32.8	63	3	25	180	102	32	30	0.5	80
YMDZ-75	42.8	75	3	29	195	112	32	30	0.5	80
YMDZ-150	47.8	88	3.5	34	275	133	32	35	0.6	80
YMDZ-200	57.3	80	3.5					40	0.6
YMDZ-300	63.4	95	3.5					50	0.8
YMDZ-450	69.4	100	3.5					56	0.8
YMDZ-600	69.4	110	4					56	0.8
YMDZ-750	72.4	120	4					62	1.0
YMDZ-2000	85.4	130	7.5					62	1.0

5、安裝示意圖
1、電機端蓋
2、空心螺栓裝置
3、制動盤
4、銜鐵
5、手動釋放裝置
6、花鍵套
7、磁軛組件
8、安裝螺栓
