主要功能：

1、截流止回：停泵時，截斷管網介質，防止回流；

2、輕載啟泵：先開閥，后啟泵，輕載啟泵，減水啟動電流，保護電網用電氣設備安全；

3、消除水錘：停泵時，大閥板快關，小閥板緩閉，消除破壞性水錘；

4、泵閥聯動：水泵和閥門通過電氣聯鎖，按設定程序自動控制，無須人工干預；

5、開度顯示：閥門開啟高度既可**地觀察，也可選配閥位信號顯示儀，實現遠程數字顯示。

主要結構和工作原理

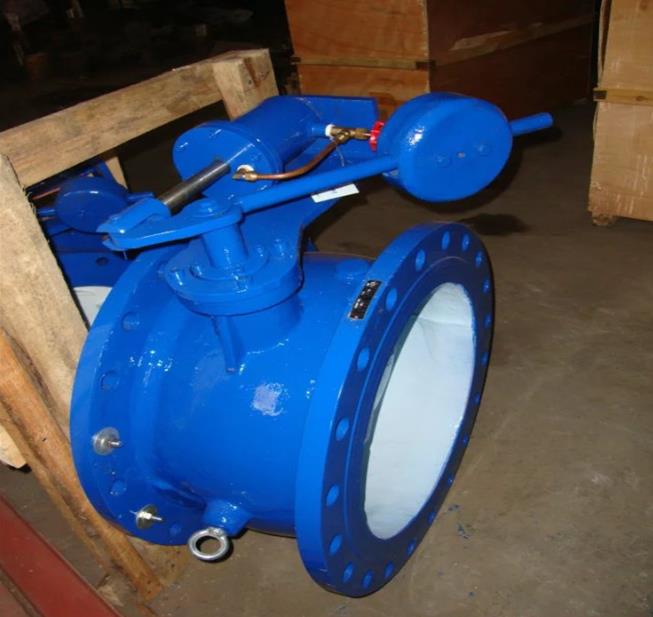

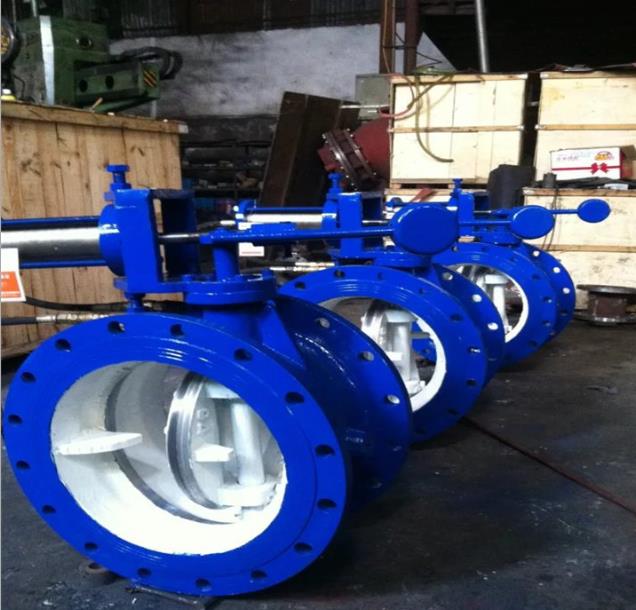

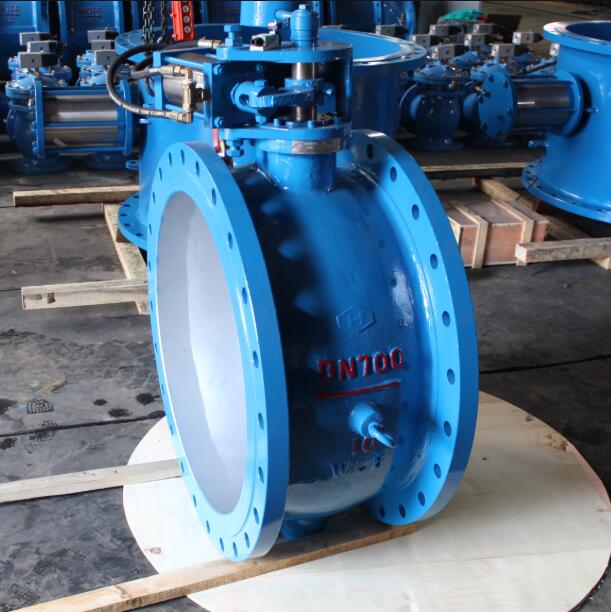

該閥主體結構和安裝尺寸與新世紀液力自動閥相同(圖一)，主要由閥體、大閥板、小閥板、活塞缸、先導泵、電磁閥及電控部分組成(圖二)。

1、開閥

按下啟動按鈕**2時，時間繼電器KT和接觸器KM2同時動作，先導泵啟動，電磁閥關閉。

先導泵出口壓力水經單向閥進入活塞缸，推動活塞左行，通過活塞桿、連桿帶去吧閥桿，將小閥板開啟；時間繼電器KT在設定時間(5-10秒)過后失電，KM1接觸器失電，先導泵斷電停止供水，同時接通軸流泵控制電源，水泵啟動，大閥板在水流的推動下，完全開啟；

2、關閥

  按下停止按扭TA時，水泵(軸流泵)停止工作，閥前失壓，大閥板大重力作用下迅速關閉，截斷絕大部分回水；同時，電磁閥導通，活塞缸失壓，平衡錘通過閥桿帶動小閥板緩慢關閉，泄除一部分回流水，以消除部分水錘壓力，防止產生破壞性水錘，確保管網設備安全。

主要技術特點

該閥除具備液力自動閥的技術特性和主要優點外，還獨具以下特點：

1、更安全：閥門的啟閉與管網壓力無關，不受管網壓力大小的影響；小閥板的關閉由平

2、衡錘控制，事故停電時能自動緊急關閥，更加安全；

3、更可靠：電磁閥為常開型，事故停電時能自動開閥，防止事故發生；該閥選用進口**產品，更加可靠；

4、壽命長：先導泵每次只工作出努力-10秒，工作時間短，使用壽命長。

技術參數：

主要材料：

主要尺寸：

選型要點：

( 1 )工程式中應用的水力控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。

( 2 )根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主要求等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。

( 3 )閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同**，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。

( 4 )工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。

( 5 )管路采用法蘭連接時，應采用法蘭連接的水力控制閥;管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。

( 6 )水利控制閥應設置在介質單向流動的管路上。

( 7 )水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。

( 8 )接水力控制閥管段不 應有氣堵 、氣阻現象。在管網**位置 等存氣段 應設置自動排氣閥。

( 9 )閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。

( 10 )閥門安裝前應做強度和嚴密性試驗。

( 11 )閥門的強度和嚴密性試驗應符合以下規定。

A、閥門的強度試驗壓力為公稱壓力的1.5倍;

B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍;

C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏;

D、閥門試驗持續時間按上表。
