點擊圖片查看原圖
一、簡介

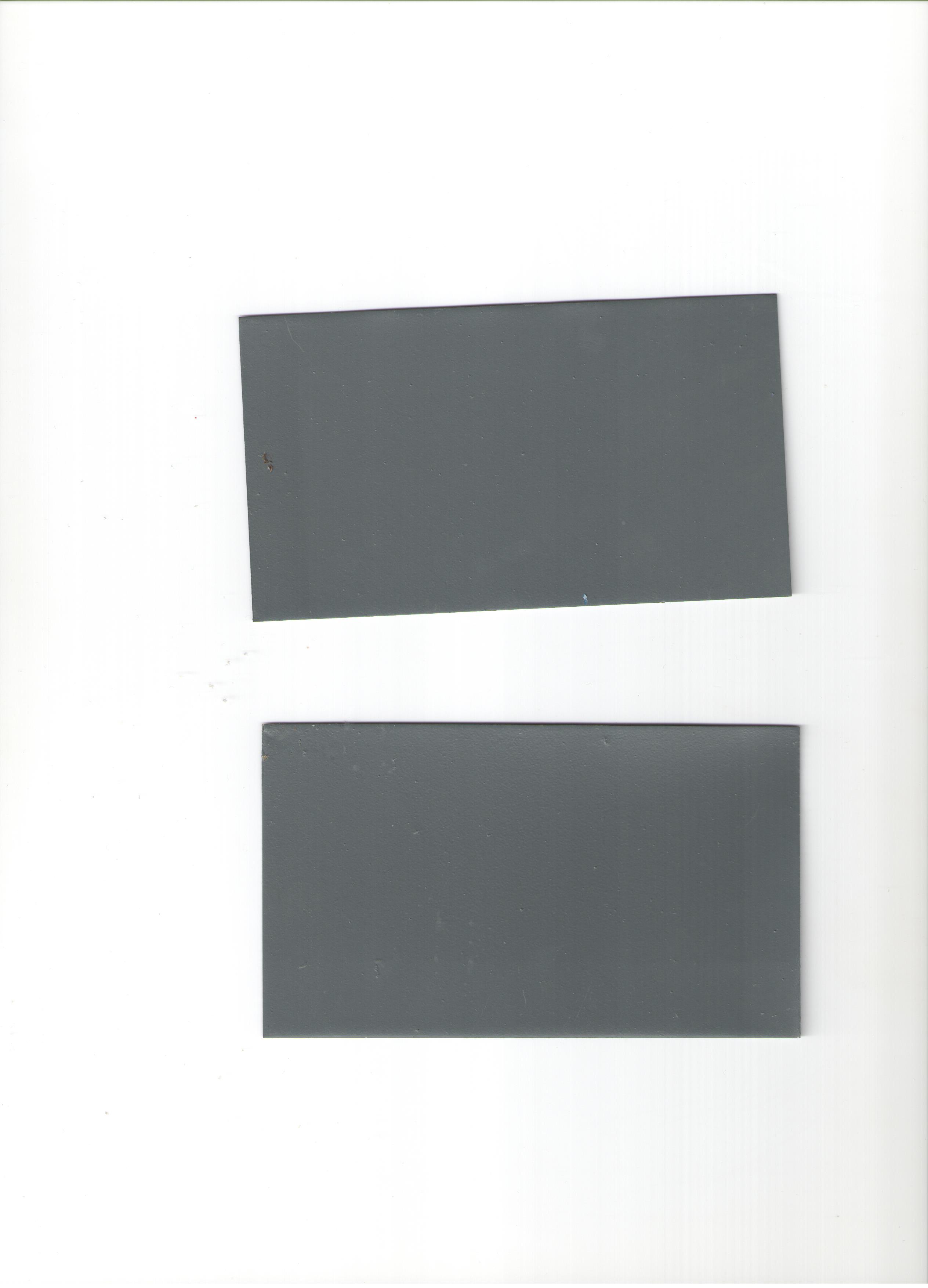

環氯煤瀝青防腐蝕涂料是目前在國內外應用廣泛的高性能防腐涂料，具有優良的附著力，堅 性、耐潮濕‘耐水、耐化學介質腐蝕性能。具有防止各種離子穿過漆膜的性能，具有與被涂物同膨具 收縮的特性，漆膜從不脫落龜裂，如加以其它樹脂進行改性，將得到更加優異的防腐蝕性能?！?img src="http://www.haodiaoseav.com/file/upload/202010/18/1355021953861.jpg" alt="5eba3b6a41998.jpg" _src="http://www.haodiaoseav.com/file/upload/202010/18/1355021953861.jpg" style="max-width: **;" />
二、瀝青改性防腐涂料主要品種
●CLH52-66H環氧煤瀝青防腐蝕漆(厚漿型)
顏色 黑色棕色
組成 本品為雙組份涂料。組份一由環氧樹脂、煤焦瀝青、顏料、填料、有機溶劑研磨而成。組份二為固化劑。
性能 漆膜具有優異的耐水性、耐酸堿性和柔韌性及優良的附著力、機械強度和耐溶性能。
用途 地下管道、水下設施、混凝土表面防腐涂裝化工、石油設備的防腐用涂料
干燥時間 25℃、 表干2小時 實干24小時
附著力 1級
沖擊強度/kg.cm 50
10%H?S0?(常溫浸泡3d)漆膜無變化
10%HCL(常溫浸泡3d)漆膜無變化
10%NaOH(常溫浸泡3d)漆膜無變化
》三、防腐層的等級與結構
一般防腐 層底漆二層面漆 厚度0.2-0.3mm
普通防腐 層底漆一層玻璃布三層面漆0.4-0.5mm
加強防腐 層底漆二層玻璃布四層面漆 0.6-0.8mm
四、注意事項
為了保證環氯煤瀝青與聚酯環氧煤瀝青防腐涂料的涂裝施工質量，在施工中應注意下列各01、施工前對被涂表面必須嚴格進行處理，做到表面無銹蝕、油污、對鋼材表面進行噴砂處理，達到我國《涂裝前鋼材表面銹蝕等級和除銹等級標準》Sa2.5級、Sa2級或采用手工機械除銹達到t3級，鋼鐵表面形成的粗糙度，一般應控制在40微米以上
02、鋼材表面的+焊縫應無焊瘤、無棱角、光滑、**刺。如焊縫高于2m,用底漆和滑石粉調成稠度適宜的膩子，在底漆表干后抹在焊縫兩側，并刮平成為過度曲面，避免纏玻璃布時出現空鼓。03、除銹后的鋼材表面應在24小時內涂裝底漆，以免發生二次生銹。
04、環氧煤瀝青防腐涂料與聚酯環氧煤瀝青防腐涂料為雙組份包裝，甲組份漆料，乙組份為固化劑，使用時按重量比配制，根據情況可配成(4:22:1或1:1):兩種組份混合攪勻后熟化時10-30分鐘⊙5、環氧煤瀝青防腐涂料與聚酯環氧煤瀝青防腐涂料，為“科學反應性涂料，所以使用前兩種組 份必須按規定的重量比例稱量配比，混合攪勻按規定時間進行熟化后才能施工，經熟化后的涂料應在8小時內用完，以免膠結浪費
06、環氧煤瀝青防腐涂料與環氧聚酯煤瀝青防腐涂料中溶劑含量低，可厚涂施工，以不流淌為宜 配制時一般不必加入稀釋劑，施工中若環境溫度偏低，涂料粘度較大時，可適當加入稀釋劑，但一般不 超過涂料量5%,并適當增加固化劑用量，以免影響涂層質量
07、環氧煤瀝青防腐涂料與環氧聚酯煤瀝青防腐涂料施工，氣溫應在5℃38℃之間，施工前，應 注意天氣和氣溫的變化，雨、霧、雪天或相對濕度大于80%不可施工
8、管道施工表面處理后的鋼管先涂刷底漆，表干膩子后，涂面漆，涂刷要均勻，不得漏涂， 涂*道漆后即可纏繞玻璃布。玻璃布拉緊，表面平整，無皺折和鼓泡，壓力寬度為20-25mm,布頭 搭接長度為100-150m,玻璃布纏繞后再涂下道面漆，要求漆量飽滿，玻璃布所有網眼灌滿涂料。根據 管道不同的涂層結構，依上述一道面漆一層玻璃布的順序要求進行，有兩層玻璃布時，布的纏繞方向
應相反。
9、玻璃布應選擇厚度0.1mm或0.12mm,經緯度密為12×10根/cm或12×12根/cm2規格的脫脂無堿或中堿玻璃布，受潮的玻璃布應烘干后才能使用
⊙10、補口：補口部分的表面處理應達到St3級。管面有水分應烤干，補口按管體防腐層結構要求 的順序進行。補口防腐層與管體防腐層的搭接應不少于100m,搭接處應有打毛、擦凈、無污物
11、補傷首先鏟除己損傷的防腐層：如未露鐵，只需補涂面漆和貼玻璃布，如已露出鐵按補口的要求進行表面處理，再按管道防腐要求順序進行補傷。
12、環氯煤瀝青聚酯煤瀝青管道防腐涂層的檢查：
◆防腐層干性：表干一用手輕觸不沾手：實干一用手指推不移動：固化一用手指甲重壓不留刻痕◆外觀對涂敷過的管道要逐根檢查，防腐層表面平整，無皺折和鼓氣泡，玻璃布網孔為面漆所灌滿◆厚度用測厚儀進行檢測，以防腐層等級所規定的厚度為標準。
◆針孔：用電火花檢漏儀檢測，中等級為2000v,加強級為3000V,特加強級為5000v,平均每4.5m
發生火花不超過一處，即為合格。如不合格，針孔處應予補涂
◆粘附力：防腐層25℃常溫固化7天后，用小刀割開舌行切口，用力撕切口處的涂層，不易撕開，破
壞處管面仍為漆膜所覆蓋面應不少于50%
◆粘緊程度：用小捶輕輕地打涂村層，聽有無空鼓聲(有聲為浮起),檢查面不小于20%。
013、環氧煤瀝青防腐涂層與聚酯環氧煤瀝青防腐層管道未完全固化不得進行埋管施工在運輸、裝卸、布管、下溝等過程中，必須用橡膠墊和橡膠吊帶，并有防止機械碰撞的措施，以免涂層損傷。 014、每次施工用的工具上粘有涂料，必須在固化前用稀釋劑洗凈，稀釋劑可以回收用于調漆
015、涂料屬于危險品，所以應貯放于陰涼通風處，遠離火源、熱源，注意防火，在施工現場嚴 禁明火，具有良好的通風條件和采取可靠的安全防范措施，以防中毒、火災事故的發生
◎16、說明書的涂料耗用量供參考。
聲明：以上有關數據是在實驗室取得，可作為施工參考，實際效果可能因施工方法，表面光滑度及施工環境不同而有差別，本公 司只保證油漆本身的質量，其他方面的問題忽不負責，對本說明書，本公司將根據產品的不斷改進有權進行修改，忽不另 行通知
